Series EF Nagyfeszültségű Elektróda Átvezetők (2kV)
Tanácsra van szüksége az
Átvezető kiválasztásához?
Lépjen kapcsolatba mérnökeink egyikével a
06-1-421-5133-as telefonszámon, vagy küldjön nekü emailt

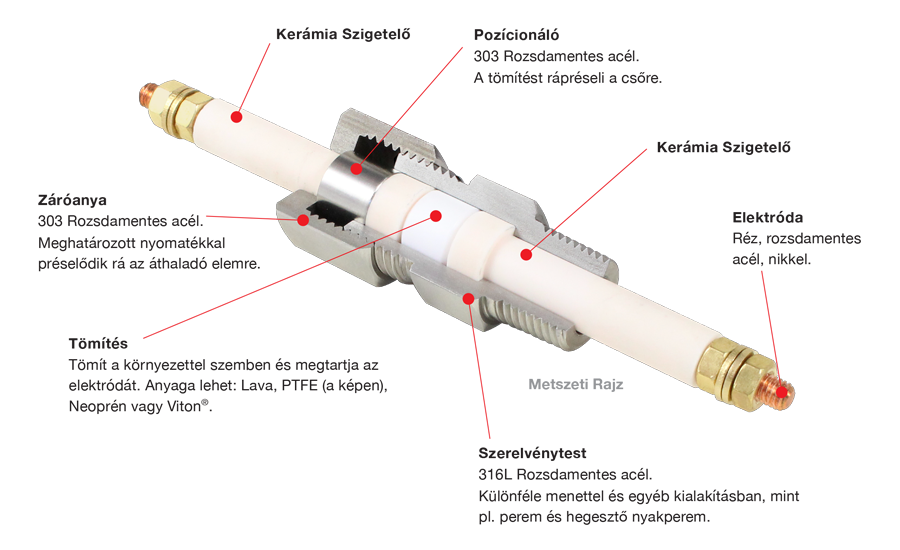

Az ezekbe a szerelvényekbe beépített elektróda lehetőséget nyújt a felhasználójának, hogy akár 2kV feszültséget vezethessen vákuumkemencék, reaktorok, autoklávok falán keresztül, és így juthasson energiához a kívánt fűtőelem, villamos motor, stb..
A szerelvények háromféle elektródaméretben választhatóak réz elektróda esetében: max. 40A, 100A és 200A maximum 2kV-on. A rozsdamentes acél és nikkel elektródával készült változat esetében az áramhatárok alacsonyabbak, de ezek magasabb üzemi hőmérséklet (380°C felett) esetén is használhatóak.
A réz elektródás változat esetében a leszorító alátétek és csavarok sárgarézből készülnek. Rozsdamentes acél és nikkel elektródákhoz rozsdamentes acél alátétet és anyát használunk.
Az EF sorozat szerelvényeit előre meghúzott állapotban, beszerelésre készen állva szállítjuk. A belső szigetelő anyaga kerámia.
- Beépített Kerámia szigetelők
- Réz, rozsdamentes acél vagy nikkel elektródák
- Háromféle szerelvény méret választható
- Használható 2kV-ig és 200A-ig
- Használati nyomástartomány: vákuumtól egészen 600 bar-ig
- Négyféle tömítőanyag választható
- Hőmérséklet-tartomány:
-200°C... +380°C (réz elektróda)
-200°C... +870°C (rozsdamentes acél elektróda)
-200°C... +870°C (nikkel elektróda) - Karbantartható - tömítések cserélhetőek
- Az elektróda be van építve a szerelvénybe, ami pedig előre meghúzott állapotban, beszerelésre készen áll
- ATEX / IECEx tanúsítvánnyal ellátott verzióban is. További információkért, kérjük vegye fel velünk a kapcsolatot
| A Kialakítás | B Kialakítás | Hegeszthető Nyakperem | Peremek |
|---|---|---|---|
 |
 |
 |
 |

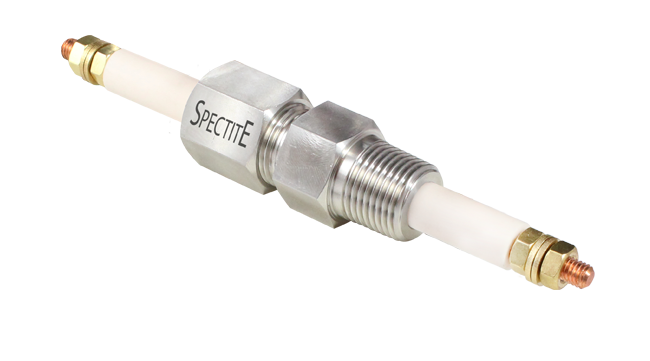

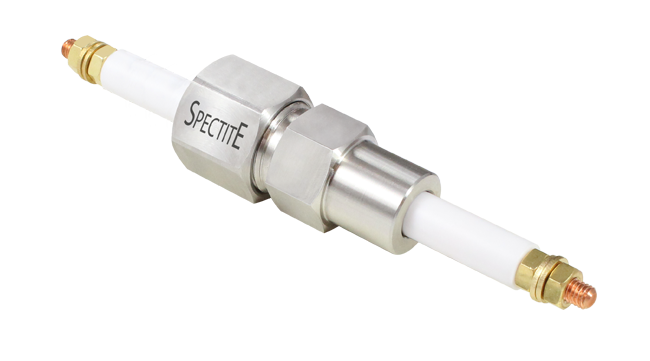

| Standard Fitting egy menetes folyamatcsatlakozással. | Lehetővé teszi hogy a szerelvényt a folyamatunk ellentétes oldalán menetesen rögzítsük pl. csatlakozófejhez vagy csőbe. | Menet nélkül is szállíthatjuk, hegesztéssel történő állandó beépítéshez. A rendelési kódban a menetméretnél a 'WELD' szót kérjük feltüntetni. | A beszereléshez illesztő karimához való csatlakoztatáshoz, see Perem Részletei s for details of the flanges available as standard. |
| 2-ás Méret (1/4" vagy azzal egyenértékű Menet) | 3-ás Méret (1/2" vagy azzal egyenértékű Menet) | 4-ás Méret (3/4" vagy azzal egyenértékű Menet) | |||
|---|---|---|---|---|---|
| Standard Menet Méretek | Electrode Diameter | Standard Menet Méretek | Electrode Diameter | Standard Menet Méretek | Electrode Diameter |
| 1/4" BSPT, 1/4" BSPP, 1/4" NPT | 3.2mm | 1/2" BSPT, 1/2" BSPP, 1/2" NPT | 6.35mm | 3/4" BSPT, 3/4" BSPP, 3/4" NPT | 12.7mm |
| Alternatív Menet Méretek | Alternatív Menet Méretek | Alternatív Menet Méretek | |||
| M10x1.0, 7/16" UNF-20 | 3/8" BSPT, 3/8" BSPP, 3/8" NPT | M22x1.5, 3/4" SAE-16, 7/8" UNF-14 | |||
| M12x1.5, 1/2" UNF-20 | M14x1.5, 7/16" SAE-20, 9/16" UNF-18 | M24x2.0, 7/8" SAE-14, 1" UNF-14 | |||
| M16x1.5, 1/2" SAE-20, 5/8" UNF-18 | |||||
| M20x1.5, 9/16" SAE-24, 3/4" UNF-16 | |||||
| Tömítőanyag | Kód | Szín | Illusztráció | Üzemi hőmérséklet-tartomány | Újrahasználható | Anyagjellemzők |
|---|---|---|---|---|---|---|

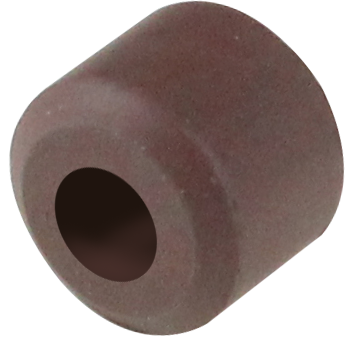

| Viton® | V | Barna |  |
-40°C... +225°C (átmenetileg +285°C-ig is) |
Yes | Fluoroelasztomer. Ellenáll a szénhidrogéneknek, korrózióképző vegyszereknek és petróleumnak. Ellenáll az olajnak, oldószernek, folyadékoknak és az ipari maróanyagoknak. Mechanikai jellemzőit magas hőmérsékleten is megtartja. |

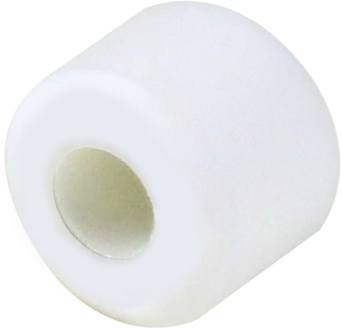

| PTFE | T | Fehér |  |
-200°C... +250°C | Yes | Politetrafluóretilén. FDA által (Title 21-CFR 17. 1550) és Pharmacopoeia Class VI. által jóvűáhagyva. Sima, nem nedvesedő, hidrofób felülettel rendelkezik, amelyek ellenállnak a biofilm felhalmozódásának és a szilárd anyagok közül a legalacsonyabb súrlódási tényezővel bír. Hőátadó képessége rossz. |

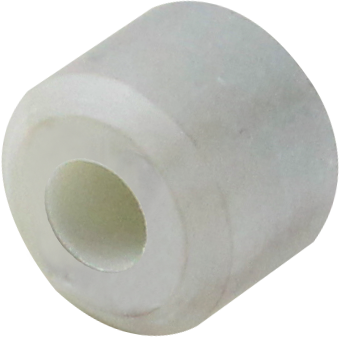

| Lava | L | Kőszürke |  |
-200°C... +870°C | No | Természetes magnézium-szilikát (szappankő, szteatit vagy kőzettalkum). Összenyomva porrá törik. Nedvszívó. Porózus könnyű gázok számára. Nem alkalmas folyékony közegekhez és a legtöbb vákuumos alkalmazáshoz. |
| A Kialakítás | Leírás | B Kialakítás | Leírás |
|---|---|---|---|
 STANDARD |

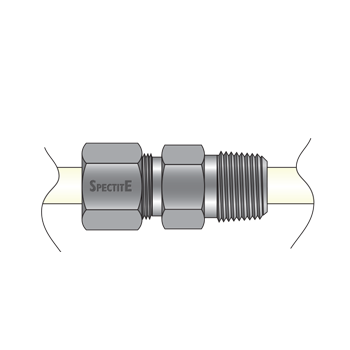

Standard Fitting egy menetes folyamatcsatlakozással. |  |

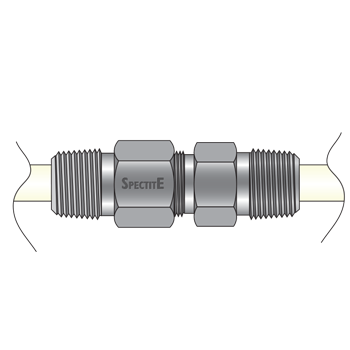

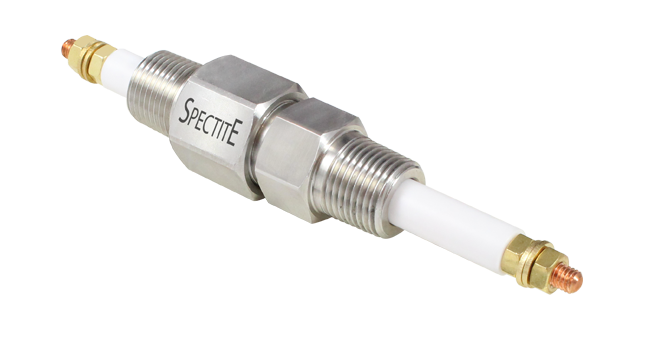

Standard Fitting B Kialakítású menetes záróanyával védőcsőbe/csatlakozófejbe vagy tokozatba való csatlakozáshoz. A menet a folyamatcsatlakozással megegyező, hacsak másképp nincs megadva. Eltérő menet igénye esetén a ‘B’ betű után kérjük megadni, pl.: Ha B anya hegesztő peremmel együtt van, akkor a menetet kérjük megadni. |
| Kialakítás | Példa | Rendelési Kód | Maximális Szerelvénytest | Külső Átmérő | Vastagság |
|---|---|---|---|---|---|

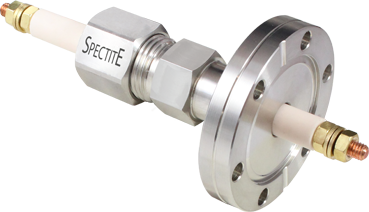

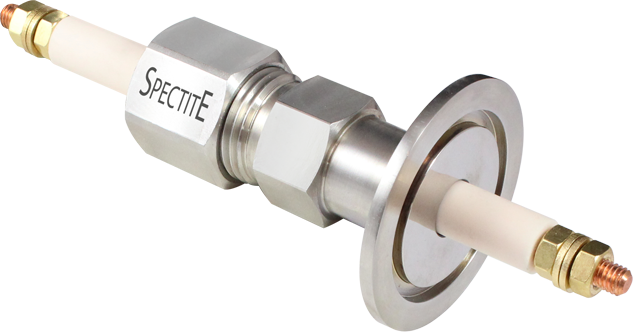

| KF PEREM | |
KF16 | 2-ás Méret | 30mm | 5.08mm |
| KF25 | 3-ás Méret | 40mm | 5.08mm | ||
| KF40 | 5-ás Méret | 55mm | 5.08mm | ||
| KF50 | 5-ás Méret | 75mm | 5.08mm | ||
| CF PEREM |  |
DN16CF | 3-ás Méret | 33.8mm | 7.6mm |
| DN25CF | 4-ás Méret | 54.0mm | 11.9mm | ||
| DN35-40CF | 5-ás Méret | 69.9mm | 12.7mm | ||
| DN50CF | 5-ás Méret | 85.7mm | 16.0mm | ||
| DN63CF | 5-ás Méret | 114.3mm | 17.3mm |
A CF peremek nem forgatható (rögzített) típusúak, és megfelelnek az ISO3669-2017 szabványnak.
A KF peremek kompatibilisek az ISO 2861 szabvány előírásaival.
Kérésre sok más típusú karima is elérhető (DIN, JIS, ANSI stb.), részletekért forduljon a TC Kft.-hez

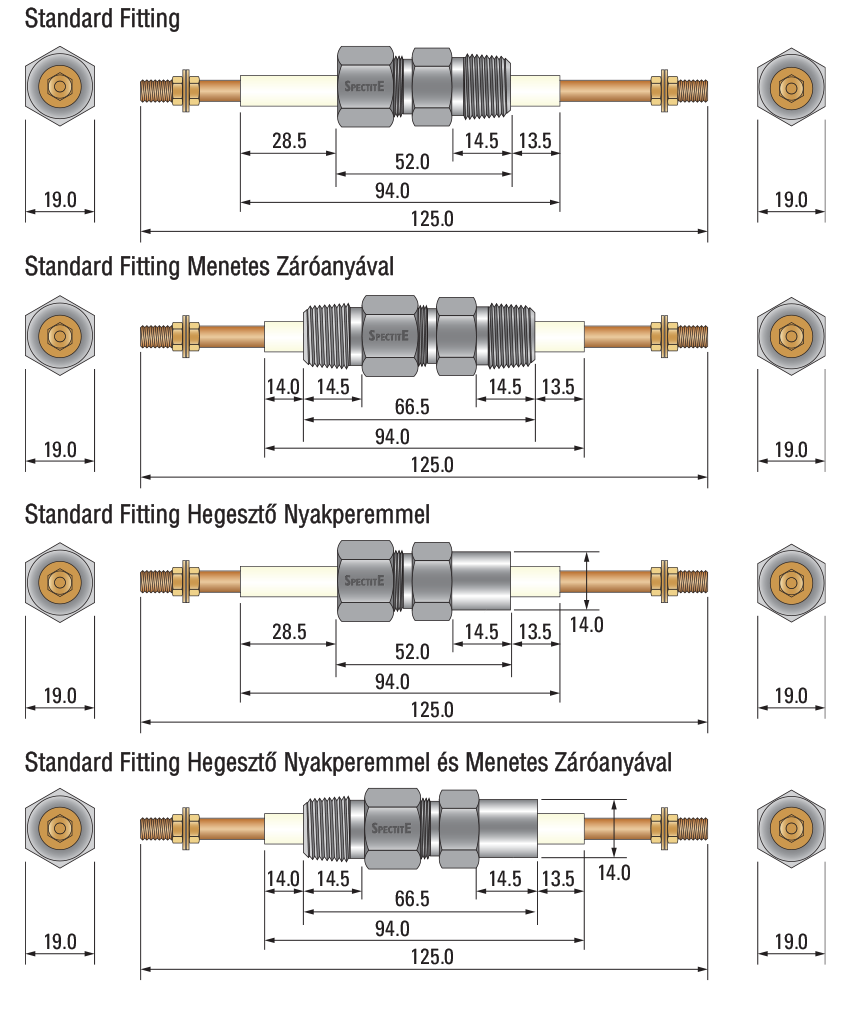

Test Mérete, Szerelvénytest Méret, Nyomáshatár 1 és elérhető Furatátmérők BSPT, BSPP és NPT Menetekhez2
| Test Mérete | 2-ás Méret (1/4") | 3-ás Méret (1/2") | 4-ás Méret (3/4") | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Tömítés | L | T | V | L | T | V | L | T | V | ||
| Feszültséghatár | 2Kv | 2Kv | 2Kv | ||||||||
| Elektróda anyaga | Elektróda áramhatára | Elektróda átm. (mm) | The table indicates the available electrode sizes for each feedthrough body size. A maximális nyomáshatár (bar 20°C-on ) minden tömítési anyaghoz és elemmérethez fel van tüntetve1. A megadott nyomáshatárok tájékoztató jellegűek, a felhasználó mérlegelésén múlik, hogy megfelelnek-e a konkrét felhasználási feladatra. |
||||||||
| Réz 316 rozsdamentes Nikkel |
40A 10A 15A |
3.2 | 600 | 350 | 550 | ||||||
| Réz 316 rozsdamentes Nikkel |
100A 15A 40A |
6.35 | 450 | 150 | 400 | ||||||
| Réz 316 rozsdamentes Nikkel |
200A 30A 80A |
12.7 | 200 | 150 | 150 | ||||||
- A fenti javasolt nyomáshatárok 20°C-on értendők. A Spectite® átvezetéseket úgy terveztük, hogy hatékony tömítést biztosítsanak az átmenő elemeken és meggátolják azokat a nyomás és vákuum okozta mozgástól. Javasolt beépítési gyakorlat az elemek további mechanikus rögzítése, ha a nyomáskülönbség meghaladja az átmenő vezetőnyomás értékének 50%-át 20°C-on. A hőmérséklet növekedése a maximális nyomáshatár csökkenését eredményezheti. A megadott nyomáshatárok tájékoztató jellegűek, a felhasználó mérlegelésén múlik, hogy megfelelnek-e a konkrét felhasználási feladatra.
- Ezektől eltérő menetkialakításra lehetőség van.
| 2-ás Méret (1/4" vagy azzal egyenértékű Menet) | 3-ás Méret (1/2" vagy azzal egyenértékű Menet) | 4-ás Méret (3/4" vagy azzal egyenértékű Menet) |
|---|---|---|
 |
 |
 |
