MSF Sorozat Egyszer Osztott Átvezetők Több Érzékelőhöz
Tanácsra van szüksége az
Átvezető kiválasztásához?
Lépjen kapcsolatba mérnökeink egyikével a
06-1-421-5133-as telefonszámon, vagy küldjön nekü emailt
Az MSF Sorozat olyan, mint a MF sorozat, de egyszer osztott belső részeket tartalmaz.
Ez a szerelvénycsalád megkönnyíti a beépítést akkor, ha az átmenő darab átmérője nagyobb a bemenő oldalon, mint a tömítő oldalon. Például érzékelők, melyek csatlakozóval vannak szerelve.
A szerelvényház négyféle foglalattal kérhető: 1/4”, 1/2”, 3/4” és 1", mind BSPT (kúpos csőmenet / DIN 2999 „R” menet), vagy NPT menettel.
Spectite® szerelvények könnyen össze- és beszerelhetők. Az áthaladó elem(ek) könnyen pozícionálhatók, eltávolíthatóak és kicserélhetőek, ha a szerelvény nincs nyomás alatt.
- Egyedi elemek könnyen cserélhetőek anélkül, hogy teljesen szétszerelnénk a fittinget

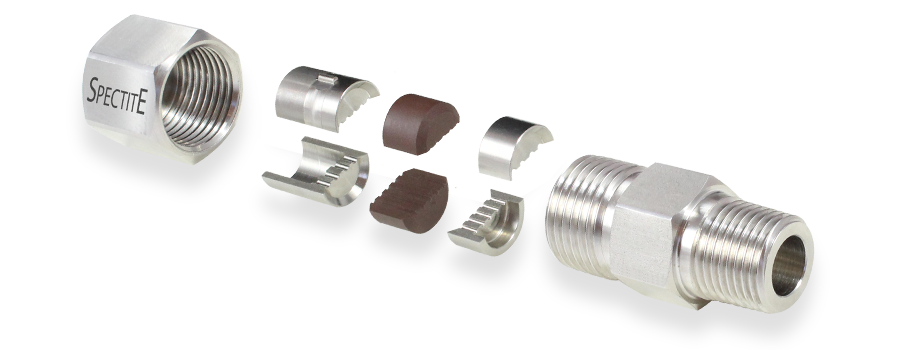

- A belső részek - pozícionáló, tömítés és fészek - több darabból állnak, így megkönnyítve a csatlakozós vagy nagyobb átmérőjű elemek beépítését
- Több darab 1,0mm és 6,35mm közti átmérőjű elemekhez alkalmazható
- Használati nyomástartomány: vákuumtól egészen 550 bar-ig
- Hőmérséklet-tartomány: -200°C... +870°C

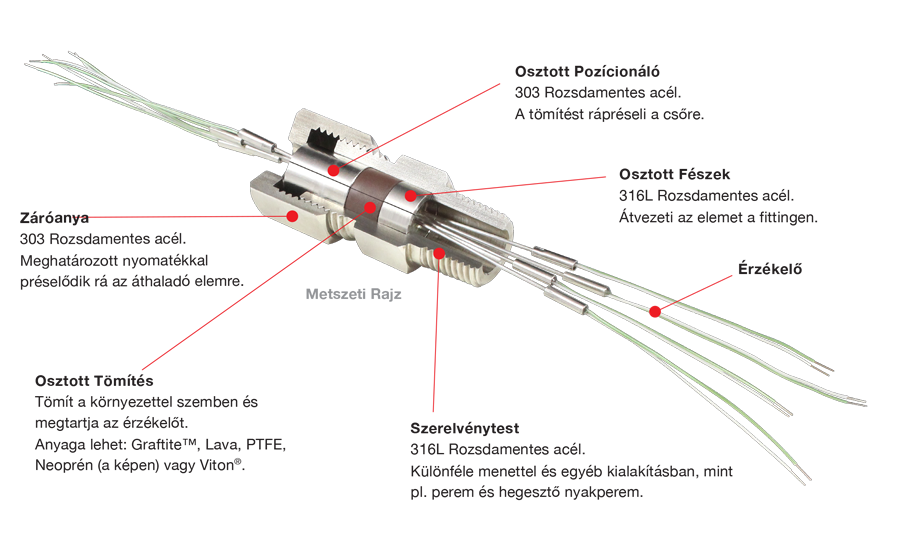

- 316L Rozsdamentes acél érintkező részek (lásd Metszeti Rajz)
- Ötféle tömítőanyag választható
- Állítható benyúlási hossz
- Újrahasználható és cserélhető belső alkatrészek
| A Kialakítás | B Kialakítás | Hegeszthető Nyakperem | Peremek |
|---|---|---|---|
 |
 |
 |
 |
| Standard Fitting egy menetes folyamatcsatlakozással. | Lehetővé teszi hogy a szerelvényt a folyamatunk ellentétes oldalán menetesen rögzítsük pl. csatlakozófejhez vagy csőbe. | Menet nélkül is szállíthatjuk, hegesztéssel történő állandó beépítéshez. A rendelési kódban a menetméretnél a 'WELD' szót kérjük feltüntetni. | A beszereléshez illesztő karimához való csatlakoztatáshoz, see Perem Részletei s for details of the flanges available as standard. |
| 2-ás Méret (1/4" vagy azzal egyenértékű Menet) | 3-ás Méret (1/2" vagy azzal egyenértékű Menet) | 4-ás Méret (3/4" vagy azzal egyenértékű Menet) | ||
|---|---|---|---|---|
| Standard Menet Méretek | Standard Menet Méretek | Standard Menet Méretek | ||
| 1/4" BSPT, 1/4" BSPP, 1/4" NPT | 1/2" BSPT, 1/2" BSPP, 1/2" NPT | 3/4" BSPT, 3/4" BSPP, 3/4" NPT | ||
| Alternatív Menet Méretek | Alternatív Menet Méretek | Alternatív Menet Méretek | ||
| M10x1.0, 7/16" UNF-20 | 3/8" BSPT, 3/8" BSPP, 3/8" NPT | M22x1.5, 3/4" SAE-16, 7/8" UNF-14 | ||
| M12x1.5, 1/2" UNF-20 | M14x1.5, 7/16" SAE-20, 9/16" UNF-18 | M24x2.0, 7/8" SAE-14, 1" UNF-14 | ||
| M16x1.5, 1/2" SAE-20, 5/8" UNF-18 | ||||
| M20x1.5, 9/16" SAE-24, 3/4" UNF-16 | ||||
| 5-ás Méret (1" vagy azzal egyenértékű Menet) | Hézagméretek az osztott belső részekhez | |||
| Standard Menet Méretek |  |
|||
| 1" BSPT, 1" BSPP, 1" NPT | ||||
| Alternatív Menet Méretek | ||||
| M27x2.0, 1+3/16" SAE-12, 1" UNF-14 | Test Mérete | Max. Hézag Mérete | ||
| M33x2.0, 1+5/8" SAE-12, 1+1/8" UNF-14 | 2-ás Méret (1/4") | 8.2mm Ø | ||
| 3-ás Méret (1/2") | 12.2mm Ø | |||
| 4-ás Méret (3/4") | 20.2mm Ø | |||
| 5-ás Méret (1") | 25.6mm Ø | |||
| Tömítőanyag | Kód | Szín | Illusztráció | Üzemi hőmérséklet-tartomány | Újrahasználható | Anyagjellemzők |
|---|---|---|---|---|---|---|
| Neoprén | N | Zöld |  |
-40°C... +90°C | Yes | Kloroprén polimerizációjával előállított szintetikus gumi. A polimer rugalmas tulajdonságait a vulkanizálás javítja. Sokkal jobban ellenáll a hőnek, a fénynek, az oxidációnak és a petróleumnak, mint a közönséges gumi. |

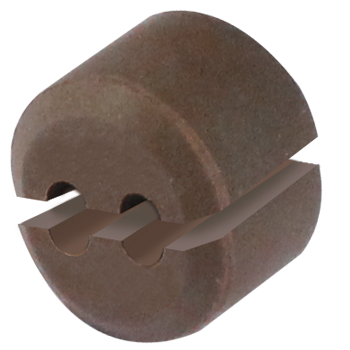

| Viton® | V | Barna |  |
-40°C... +225°C (átmenetileg +285°C-ig is) |
Yes | Fluoroelasztomer. Ellenáll a szénhidrogéneknek, korrózióképző vegyszereknek és petróleumnak. Ellenáll az olajnak, oldószernek, folyadékoknak és az ipari maróanyagoknak. Mechanikai jellemzőit magas hőmérsékleten is megtartja. |

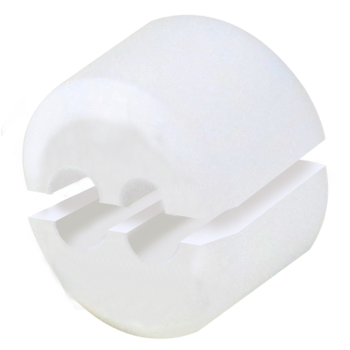

| PTFE | T | Fehér |  |
-200°C... +250°C | Yes | Politetrafluóretilén. FDA által (Title 21-CFR 17. 1550) és Pharmacopoeia Class VI. által jóvűáhagyva. Sima, nem nedvesedő, hidrofób felülettel rendelkezik, amelyek ellenállnak a biofilm felhalmozódásának és a szilárd anyagok közül a legalacsonyabb súrlódási tényezővel bír. Hőátadó képessége rossz. |

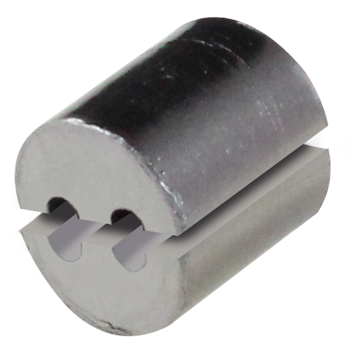

| Graftite™ | G | Szürke/Fekete |  |
-200°C... +550°C (+870°C-ig redukáló közegben) |
No | 98%-os tisztaságú grafit. Gázok és folyadékok számára áthatolhatatlan. Nedves közegben is használható és felülete nem válik 'nedvessé' olvadt fémek vagy sók hatására. Azbesztmentes. Nem jellemző rá az elöregedés és ridegség. Jól ellenáll a hősokknak. Elektromosan vezető anyag. |

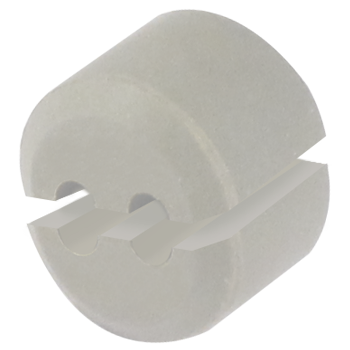

| Lava | L | Kőszürke |  |
-200°C... +870°C | No | Természetes magnézium-szilikát (szappankő, szteatit vagy kőzettalkum). Összenyomva porrá törik. Nedvszívó. Porózus könnyű gázok számára. Nem alkalmas folyékony közegekhez és a legtöbb vákuumos alkalmazáshoz. |
| A Kialakítás | Leírás | B Kialakítás | Leírás |
|---|---|---|---|
 STANDARD |
Standard Fitting egy menetes folyamatcsatlakozással. |  |
Standard Fitting B Kialakítású menetes záróanyával védőcsőbe/csatlakozófejbe vagy tokozatba való csatlakozáshoz. A menet a folyamatcsatlakozással megegyező, hacsak másképp nincs megadva. Eltérő menet igénye esetén a ‘B’ betű után kérjük megadni, pl.: Ha B anya hegesztő peremmel együtt van, akkor a menetet kérjük megadni. |
| Kialakítás | Példa | Rendelési Kód | Maximális Szerelvénytest | Külső Átmérő | Vastagság |
|---|---|---|---|---|---|
| KF PEREM |  |
KF16 | 2-ás Méret | 30mm | 5.08mm |
| KF25 | 3-ás Méret | 40mm | 5.08mm | ||
| KF40 | 5-ás Méret | 55mm | 5.08mm | ||
| KF50 | 5-ás Méret | 75mm | 5.08mm | ||
| CF PEREM | |
DN16CF | 3-ás Méret | 33.8mm | 7.6mm |
| DN25CF | 4-ás Méret | 54.0mm | 11.9mm | ||
| DN35-40CF | 5-ás Méret | 69.9mm | 12.7mm | ||
| DN50CF | 5-ás Méret | 85.7mm | 16.0mm | ||
| DN63CF | 5-ás Méret | 114.3mm | 17.3mm |
A CF peremek nem forgatható (rögzített) típusúak, és megfelelnek az ISO3669-2017 szabványnak.
A KF peremek kompatibilisek az ISO 2861 szabvány előírásaival.
Kérésre sok más típusú karima is elérhető (DIN, JIS, ANSI stb.), részletekért forduljon a TC Kft.-hez
Test Mérete, Szerelvénytest Méret, Nyomáshatár 1 és elérhető Furatátmérők BSPT, BSPP és NPT Menetekhez2
| Test Mérete | Elemek száma | 2-ás Méret (1/4") | Elemek száma | 3-ás Méret (1/2") | Elemek száma | 4-ás Méret (3/4")1 | Elemek száma | 5-ás Méret (1") | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tömítés | |||||||||||||||||||||||
| G | L | N | T | V | G | L | N | T | V | G | L | T | V | G | L | T | V | ||||||
| Elem mérete (átm.) | A maximális nyomáshatár (bar 20°C-on ) minden tömítési anyaghoz és elemmérethez fel van tüntetve1. A megadott nyomáshatárok tájékoztató jellegűek, a felhasználó mérlegelésén múlik, hogy megfelelnek-e a konkrét felhasználási feladatra. |
||||||||||||||||||||||
| coll | mm | ||||||||||||||||||||||
| 0.040 | 1.0 | 2... 3 | 400 | 550 | 200 | 200 | 200 | 2... 5 | 550 | 550 | 300 | 200 | 350 | 2... 9 | 450 | 450 | 250 | 300 | |||||
| 0.059 | 1.5 | 150 | 150 | 2... 4 | 2... 7 | 200 | |||||||||||||||||
| 0.062 | 1.59 | ||||||||||||||||||||||
| 0.080 | 2.0 | 2 | 2... 3 | 2... 6 | |||||||||||||||||||
| 0.118 | 3.0 | 100 | 2 | 270 | 150 | 300 | 2... 4 | 270 | 5 | 150 | 100 | 80 | 100 | ||||||||||
| 0.125 | 3.2 | ||||||||||||||||||||||
| 0.177 | 4.5 | 250 | 100 | 200 | 2... 3 | 300 | 100 | 200 | 4 | 100 | 55 | 55 | 30 | ||||||||||
| 0.187 | 4.76 | ||||||||||||||||||||||
| 0.236 | 6.0 | 2 | 3 | ||||||||||||||||||||
| 0.250 | 6.35 | 2 | |||||||||||||||||||||
- A fenti javasolt nyomáshatárok 20°C-on értendők. A Spectite® átvezetéseket úgy terveztük, hogy hatékony tömítést biztosítsanak az átmenő elemeken és meggátolják azokat a nyomás és vákuum okozta mozgástól. Javasolt beépítési gyakorlat az elemek további mechanikus rögzítése, ha a nyomáskülönbség meghaladja az átmenő vezetőnyomás értékének 50%-át 20°C-on. A hőmérséklet növekedése a maximális nyomáshatár csökkenését eredményezheti. A megadott nyomáshatárok tájékoztató jellegűek, a felhasználó mérlegelésén múlik, hogy megfelelnek-e a konkrét felhasználási feladatra.
- Ezektől eltérő menetkialakításra lehetőség van.
| 2-ás Méret (1/4" vagy azzal egyenértékű Menet) | 3-ás Méret (1/2" vagy azzal egyenértékű Menet) | 4-ás Méret (3/4" vagy azzal egyenértékű Menet) | ||
|---|---|---|---|---|
 |
 |
 |
||
| 5-ás Méret (1" vagy azzal egyenértékű Menet) | Hézagméretek az osztott belső részekhez | |||
 |
|
|||
| Test Mérete | Max. Hézag Mérete | |||
| 2-ás Méret (1/4") | 8.2mm Ø | |||
| 3-ás Méret (1/2") | 12.2mm Ø | |||
| 4-ás Méret (3/4") | 20.2mm Ø | |||
| 5-ás Méret (1") | 25.6mm Ø | |||
