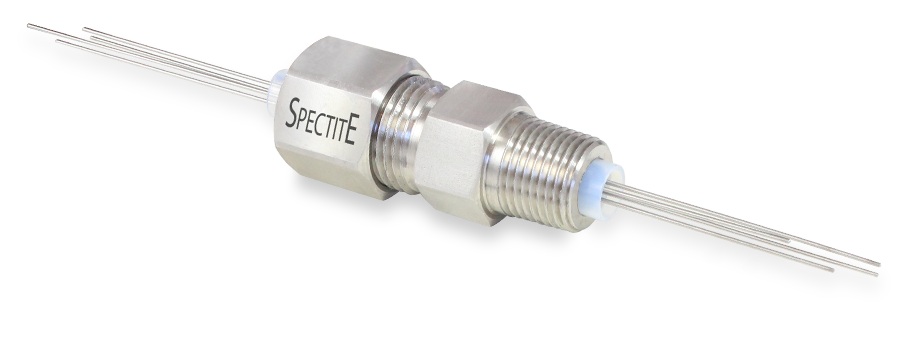

WFR Sorozat Vákuumos és Nagynyomású Tömített Átvezetők Csupasz Vezetékekhez
Tanácsra van szüksége az
Átvezető kiválasztásához?
Lépjen kapcsolatba mérnökeink egyikével a
06-1-421-5133-as telefonszámon, vagy küldjön nekü emailt
Ahol több csupasz vezeték kell hogy áthaladjon különböző nyomású teret elválasztó falon, ott a WFR szerelvények biztosítanak megfelelő tömítést, anélkül, hogy bármilyen ragasztást, gyantával történő kitöltést alkalmazni kellene.
A WFR család átvezetői 0,5mm és 3,2mm átmérő közti (24 AWG - 8 AWG) vezetékeket tömítenek. Négyféle szerelvénytest méretben (1-től 4-ig) kaphatók, 1/8", 1/4", 1/2" és 3/4"-es folyamatcsatlakozásokkal, BSPT (kúpos gáz vagy DIN 2999 'R') és NPT menettel, valamint ISO, SAE és UNF menettel, ahogyan az Menetméretek részben látható.
A Spectite® átvezetőket a könnyű összeszerelés és telepítés jegyében tervezték. A vezetékek nyomás vagy vákuum alatt nem állíthatók, eltávolíthatók és cserélhetők.
- Műszerek jeltovábbítására alkalmas csupasz vezetékek tömítésére
- Használati nyomástartomány: vákuumtól egészen 700 bar-ig
- Hőmérséklet-tartomány: -200°C... +230°C
- 316L Rozsdamentes acél érintkező részek
- Többféle tömítőanyag választható
- Az egyes elemek teljes szétszerelés nélkül cserélhetők
- Újrahasználható fitting - belső komponensek cserélhetőek
- ATEX / IECEx tanúsítvánnyal ellátott verzióban is. További információkért, kérjük vegye fel velünk a kapcsolatot
| A Kialakítás | B Kialakítás | Hegeszthető Nyakperem | Peremek |
|---|---|---|---|
 |
 |
 |
 |
| Standard Fitting egy menetes folyamatcsatlakozással. | Lehetővé teszi hogy a szerelvényt a folyamatunk ellentétes oldalán menetesen rögzítsük pl. csatlakozófejhez vagy csőbe. | Menet nélkül is szállíthatjuk, hegesztéssel történő állandó beépítéshez. A rendelési kódban a menetméretnél a 'WELD' szót kérjük feltüntetni. | A beszereléshez illesztő karimához való csatlakoztatáshoz, see Perem Részletei s for details of the flanges available as standard. |
| 1-ás Méret (1/8" vagy azzal egyenértékű Menet) | 2-ás Méret (1/4" vagy azzal egyenértékű Menet) | 3-ás Méret (1/2" vagy azzal egyenértékű Menet) |
|---|---|---|
| Standard Menet Méretek | Standard Menet Méretek | Standard Menet Méretek |
| 1/8" BSPT, 1/8" BSPP, 1/8" NPT | 1/4" BSPT, 1/4" BSPP, 1/4" NPT | 1/2" BSPT, 1/2" BSPP, 1/2" NPT |
| Alternatív Menet Méretek | Alternatív Menet Méretek | Alternatív Menet Méretek |
| M8x1.0, 3/8" UNF-24 | M10x1.0, 7/16" UNF-20 | 3/8" BSPT, 3/8" BSPP, 3/8" NPT |
| M10x1.0, 7/16" UNF-24 | M12x1.5, 1/2" UNF-20 | M14x1.5, 7/16" SAE-20, 9/16" UNF-18 |
| M16x1.5, 1/2" SAE-20, 5/8" UNF-18 | ||
| M20x1.5, 9/16" SAE-24, 3/4" UNF-16 | ||
| 4-ás Méret (3/4" vagy azzal egyenértékű Menet) | ||
| Standard Menet Méretek | ||
| 3/4" BSPT, 3/4" BSPP, 3/4" NPT | ||
| Alternatív Menet Méretek | ||
| M22x1.5, 3/4" SAE-16, 7/8" UNF-14 | ||
| M24x2.0, 7/8" SAE-14, 1" UNF-14 | ||
| Tömítőanyag | Kód | Szín | Illusztráció | Üzemi hőmérséklet-tartomány | Újrahasználható | Anyagjellemzők |
|---|---|---|---|---|---|---|
| Neoprén | N | Zöld |  |
-40°C... +90°C | Yes | Kloroprén polimerizációjával előállított szintetikus gumi. A polimer rugalmas tulajdonságait a vulkanizálás javítja. Sokkal jobban ellenáll a hőnek, a fénynek, az oxidációnak és a petróleumnak, mint a közönséges gumi. |
| Viton® | V | Barna |  |
-40°C... +225°C (átmenetileg +285°C-ig is) |
Yes | Fluoroelasztomer. Ellenáll a szénhidrogéneknek, korrózióképző vegyszereknek és petróleumnak. Ellenáll az olajnak, oldószernek, folyadékoknak és az ipari maróanyagoknak. Mechanikai jellemzőit magas hőmérsékleten is megtartja. |
| PTFE | T | Fehér |  |
-200°C... +250°C | Yes | Politetrafluóretilén. FDA által (Title 21-CFR 17. 1550) és Pharmacopoeia Class VI. által jóvűáhagyva. Sima, nem nedvesedő, hidrofób felülettel rendelkezik, amelyek ellenállnak a biofilm felhalmozódásának és a szilárd anyagok közül a legalacsonyabb súrlódási tényezővel bír. Hőátadó képessége rossz. |
| Lava | L | Kőszürke |  |
-200°C... +870°C | No | Természetes magnézium-szilikát (szappankő, szteatit vagy kőzettalkum). Összenyomva porrá törik. Nedvszívó. Porózus könnyű gázok számára. Nem alkalmas folyékony közegekhez és a legtöbb vákuumos alkalmazáshoz. |
| A Kialakítás | Leírás | B Kialakítás | Leírás |
|---|---|---|---|
 STANDARD |
Standard Fitting egy menetes folyamatcsatlakozással. |  |
Standard Fitting B Kialakítású menetes záróanyával védőcsőbe/csatlakozófejbe vagy tokozatba való csatlakozáshoz. A menet a folyamatcsatlakozással megegyező, hacsak másképp nincs megadva. Eltérő menet igénye esetén a ‘B’ betű után kérjük megadni, pl.: Ha B anya hegesztő peremmel együtt van, akkor a menetet kérjük megadni. |
| Kialakítás | Példa | Rendelési Kód | Maximális Szerelvénytest | Külső Átmérő | Vastagság |
|---|---|---|---|---|---|
| KF PEREM |  |
KF16 | 2-ás Méret | 30mm | 5.08mm |
| KF25 | 3-ás Méret | 40mm | 5.08mm | ||
| CF PEREM | |
DN16CF | 3-ás Méret | 33.8mm | 7.6mm |
| DN25CF | 4-ás Méret | 54.0mm | 11.9mm | ||
A CF peremek nem forgatható (rögzített) típusúak, és megfelelnek az ISO3669-2017 szabványnak.
A KF peremek kompatibilisek az ISO 2861 szabvány előírásaival.
Kérésre sok más típusú karima is elérhető (DIN, JIS, ANSI stb.), részletekért forduljon a TC Kft.-hez
Test Mérete, Szerelvénytest Méret, Nyomáshatár 1 és elérhető Furatátmérők BSPT, BSPP és NPT Menetekhez2
Bare wires - Max 230°C rated
| Test Mérete | No. of Wires |
1-ás Méret (1/8") | No. of Wires |
2-ás Méret (1/4") | No. of Wires |
3-ás Méret (1/2") | No. of Wires |
4-ás Méret (3/4") | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tömítés | L | N | T | V | L | N | T | V | L | N | T | V | L | T | V | ||||
| Wire Size - AWG | A maximális nyomáshatár (bar 20°C-on ) minden tömítési anyaghoz és elemmérethez fel van tüntetve1. These ratings are a guide and the suitability of any of the products described herein for a particular application is entirely at the discretion of the purchaser as being the best judge for that particular application. |
||||||||||||||||||
| 24 | 2, 4 | 400 | 250 | 250 | 250 | 2, 4 | 400 | 250 | 250 | 250 | |||||||||
| 20 | |||||||||||||||||||
| 18 | 2, 3, 4, 6, 8 | 700 | 400 | 250 | 450 | ||||||||||||||
| 14 | 2, 4 | 6, 8, 12 | 550 | 250 | 350 | ||||||||||||||
| 8 | 2, 4 | ||||||||||||||||||
- A fenti javasolt nyomáshatárok 20°C-on értendők. A Spectite® átvezetéseket úgy terveztük, hogy hatékony tömítést biztosítsanak az átmenő elemeken és meggátolják azokat a nyomás és vákuum okozta mozgástól. Javasolt beépítési gyakorlat az elemek további mechanikus rögzítése, ha a nyomáskülönbség meghaladja az átmenő vezetőnyomás értékének 50%-át 20°C-on. A hőmérséklet növekedése a maximális nyomáshatár csökkenését eredményezheti. A megadott nyomáshatárok tájékoztató jellegűek, a felhasználó mérlegelésén múlik, hogy megfelelnek-e a konkrét felhasználási feladatra.
- Ezektől eltérő menetkialakításra lehetőség van.
| 1-ás Méret (1/8" vagy azzal egyenértékű Menet) | 2-ás Méret (1/4" vagy azzal egyenértékű Menet) | 3-ás Méret (1/2" vagy azzal egyenértékű Menet) | |
|---|---|---|---|
 |
 |
 |
|
| 4-ás Méret (3/4" vagy azzal egyenértékű Menet) | |||
 |
|||
