MSFD Sorozat Duplán Osztott Átvezetők Több Érzékelőhöz
Tanácsra van szüksége az
Átvezető kiválasztásához?
Lépjen kapcsolatba mérnökeink egyikével a
06-1-421-5133-as telefonszámon, vagy küldjön nekü emailt
Az MSFD Sorozat olyan, mint a MF sorozat, de duplán osztott belső részeket tartalmaz.
Ez a szerelvénycsalád megkönnyíti a beépítést akkor, ha az átmenő darab átmérője nagyobb a bemenő oldalon, mint a tömítő oldalon. Például érzékelők, melyek csatlakozóval vannak szerelve.
A szerelvényház négyféle foglalattal kérhető: 1/4”, 1/2”, 3/4” és 1", mind BSPT (kúpos csőmenet / DIN 2999 „R” menet), vagy NPT menettel.
Spectite® szerelvények könnyen össze- és beszerelhetők. Az áthaladó elem(ek) könnyen pozícionálhatók, eltávolíthatóak és kicserélhetőek, ha a szerelvény nincs nyomás alatt.
- Egyedi elemek könnyen cserélhetőek anélkül, hogy teljesen szétszerelnénk a fittinget

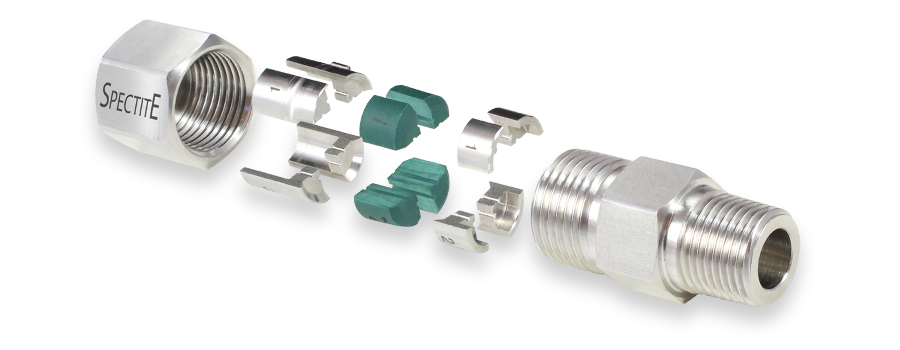

- A belső részek - pozícionáló, tömítés és fészek - több darabból állnak, így megkönnyítve a csatlakozós vagy nagyobb átmérőjű elemek beépítését
- Több darab 1,0mm és 6,35mm közti átmérőjű elemekhez alkalmazható
- Guide pressure range: Vacuum up to 450 bar
- Hőmérséklet-tartomány: -200°C... +870°C

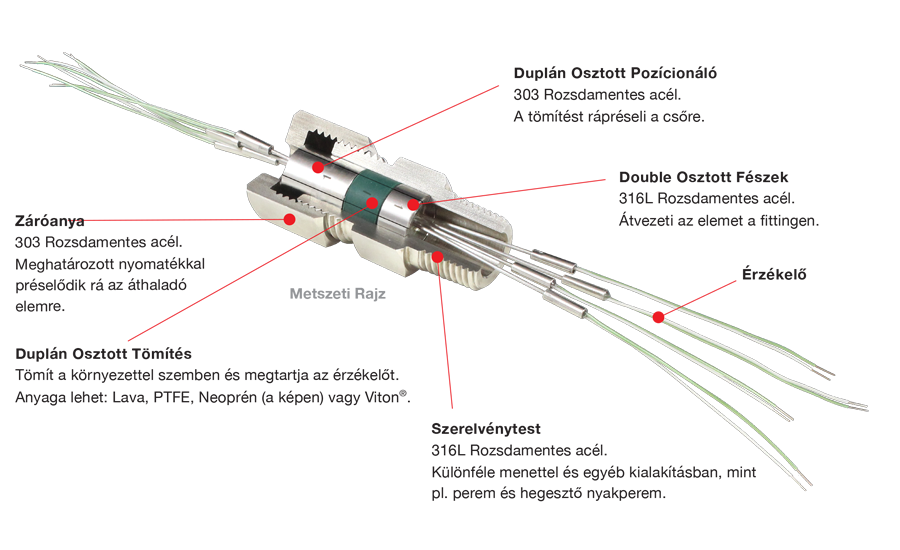

- 316L Rozsdamentes acél érintkező részek (lásd Metszeti Rajz)
- Choice of sealant materials
- Állítható benyúlási hossz
- Újrahasználható és cserélhető belső alkatrészek
| A Kialakítás | B Kialakítás | Hegeszthető Nyakperem | Peremek |
|---|---|---|---|
 |
 |
 |
 |
| Standard Fitting egy menetes folyamatcsatlakozással. | Lehetővé teszi hogy a szerelvényt a folyamatunk ellentétes oldalán menetesen rögzítsük pl. csatlakozófejhez vagy csőbe. | Menet nélkül is szállíthatjuk, hegesztéssel történő állandó beépítéshez. A rendelési kódban a menetméretnél a 'WELD' szót kérjük feltüntetni. | A beszereléshez illesztő karimához való csatlakoztatáshoz, see Perem Részletei s for details of the flanges available as standard. |

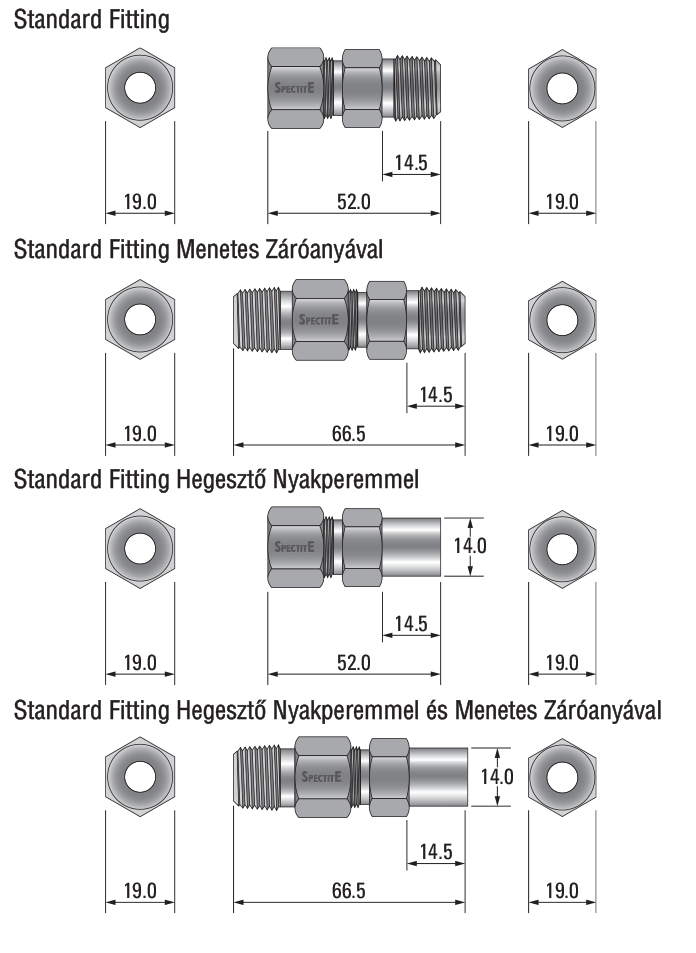

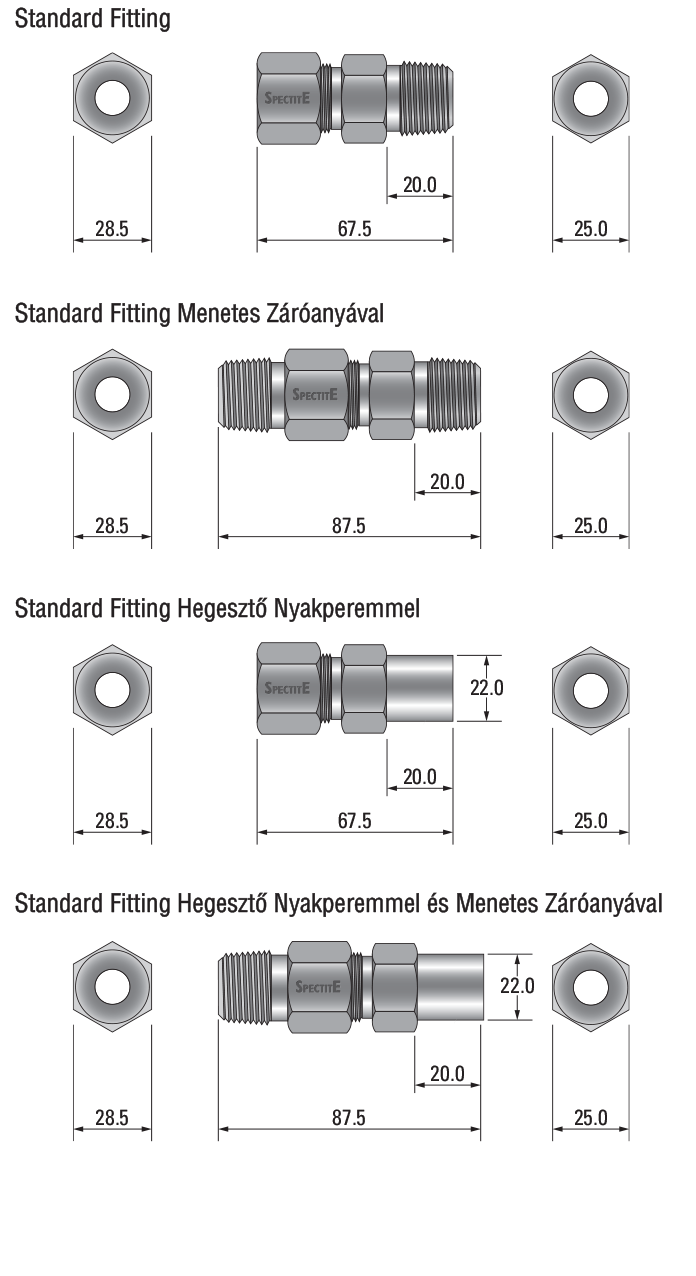

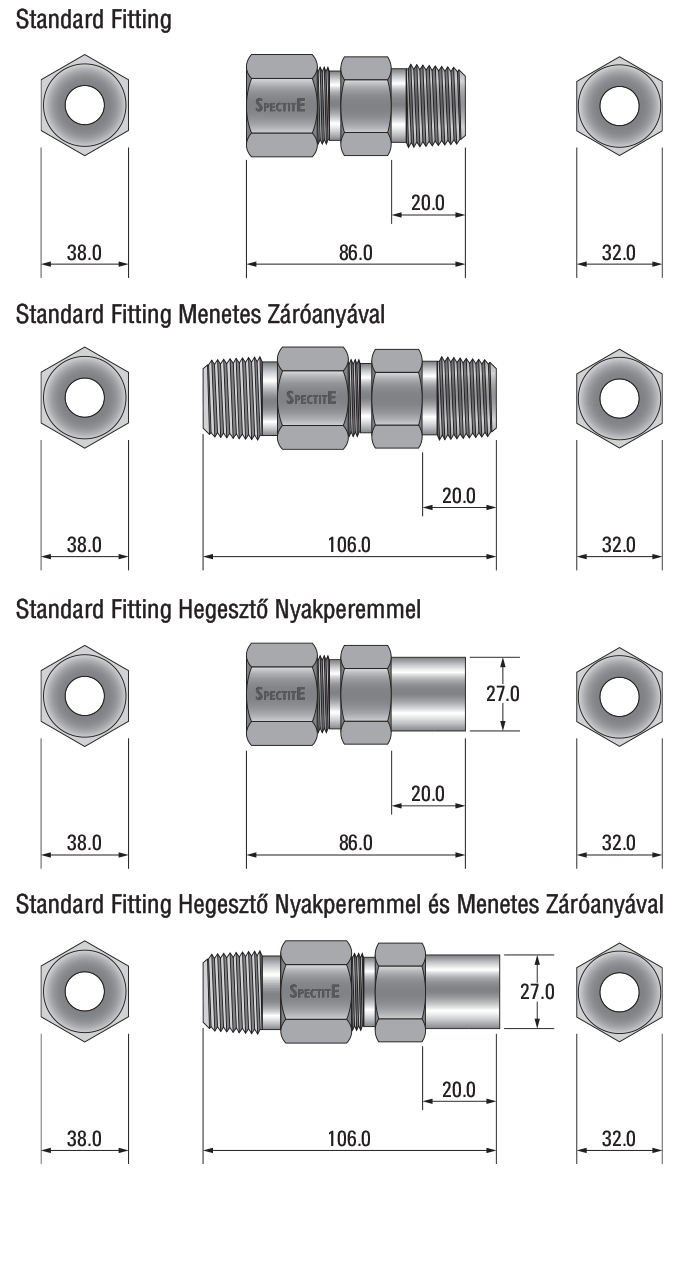

| 2-ás Méret (1/4" vagy azzal egyenértékű Menet) | 3-ás Méret (1/2" vagy azzal egyenértékű Menet) | 4-ás Méret (3/4" vagy azzal egyenértékű Menet) | ||
|---|---|---|---|---|
| Standard Menet Méretek | Standard Menet Méretek | Standard Menet Méretek | ||
| 1/4" BSPT, 1/4" BSPP, 1/4" NPT | 1/2" BSPT, 1/2" BSPP, 1/2" NPT | 3/4" BSPT, 3/4" BSPP, 3/4" NPT | ||
| Alternatív Menet Méretek | Alternatív Menet Méretek | Alternatív Menet Méretek | ||
| M10x1.0, 7/16" UNF-20 | 3/8" BSPT, 3/8" BSPP, 3/8" NPT | M22x1.5, 3/4" SAE-16, 7/8" UNF-14 | ||
| M12x1.5, 1/2" UNF-20 | M14x1.5, 7/16" SAE-20, 9/16" UNF-18 | M24x2.0, 7/8" SAE-14, 1" UNF-14 | ||
| M16x1.5, 1/2" SAE-20, 5/8" UNF-18 | ||||
| M20x1.5, 9/16" SAE-24, 3/4" UNF-16 | ||||

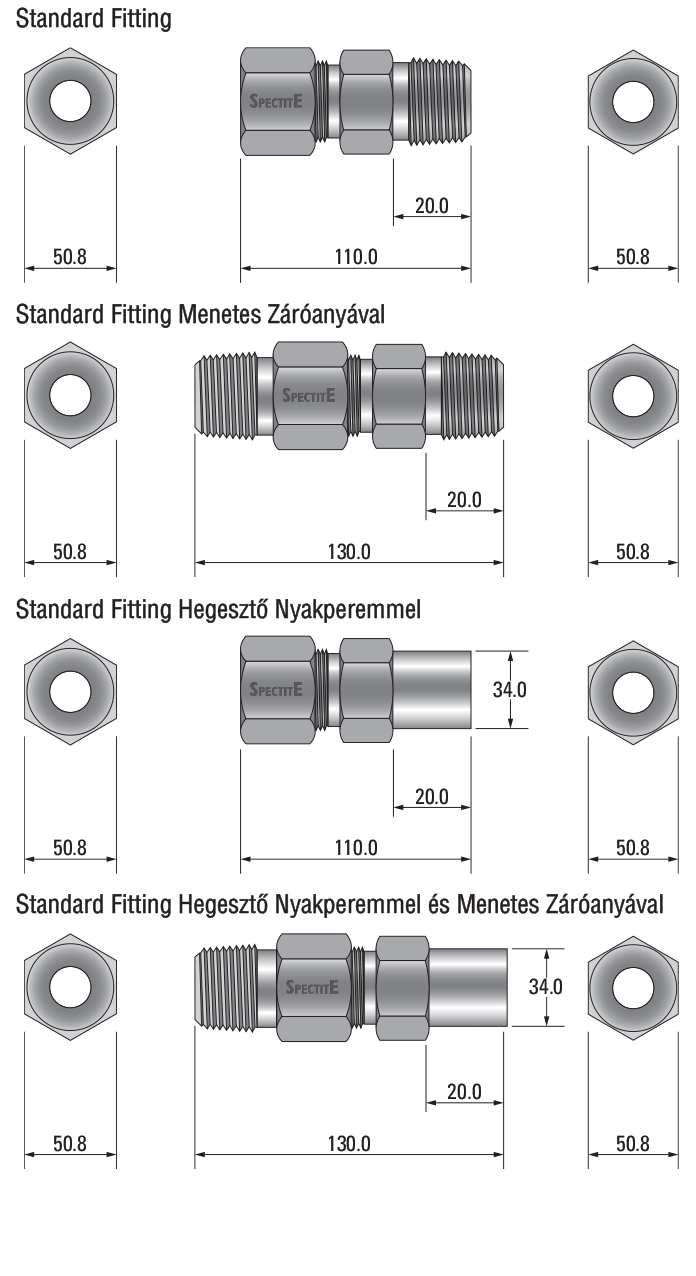

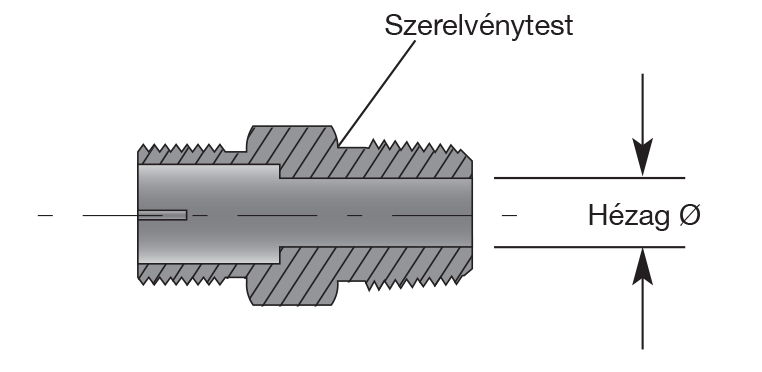

| 5-ás Méret (1" vagy azzal egyenértékű Menet) | Hézagméretek az osztott belső részekhez | |||
| Standard Menet Méretek |  |
|||
| 1" BSPT, 1" BSPP, 1" NPT | ||||
| Alternatív Menet Méretek | ||||
| M27x2.0, 1+3/16" SAE-12, 1" UNF-14 | Test Mérete | Max. Hézag Mérete | ||
| M33x2.0, 1+5/8" SAE-12, 1+1/8" UNF-14 | 2-ás Méret (1/4") | 8.2mm Ø | ||
| 3-ás Méret (1/2") | 12.2mm Ø | |||
| 4-ás Méret (3/4") | 20.2mm Ø | |||
| 5-ás Méret (1") | 25.6mm Ø | |||
| Tömítőanyag | Kód | Szín | Illusztráció | Üzemi hőmérséklet-tartomány | Újrahasználható | Anyagjellemzők |
|---|---|---|---|---|---|---|

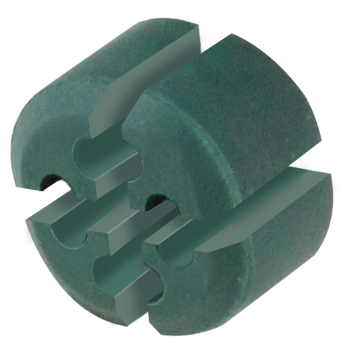

| Neoprén | N | Zöld |  |
-40°C... +90°C | Yes | Kloroprén polimerizációjával előállított szintetikus gumi. A polimer rugalmas tulajdonságait a vulkanizálás javítja. Sokkal jobban ellenáll a hőnek, a fénynek, az oxidációnak és a petróleumnak, mint a közönséges gumi. |

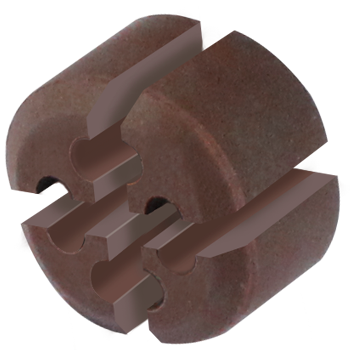

| Viton® | V | Barna |  |
-40°C... +225°C (átmenetileg +285°C-ig is) |
Yes | Fluoroelasztomer. Ellenáll a szénhidrogéneknek, korrózióképző vegyszereknek és petróleumnak. Ellenáll az olajnak, oldószernek, folyadékoknak és az ipari maróanyagoknak. Mechanikai jellemzőit magas hőmérsékleten is megtartja. |

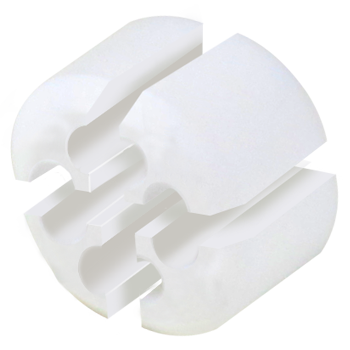

| PTFE | T | Fehér |  |
-200°C... +250°C | Yes | Politetrafluóretilén. FDA által (Title 21-CFR 17. 1550) és Pharmacopoeia Class VI. által jóvűáhagyva. Sima, nem nedvesedő, hidrofób felülettel rendelkezik, amelyek ellenállnak a biofilm felhalmozódásának és a szilárd anyagok közül a legalacsonyabb súrlódási tényezővel bír. Hőátadó képessége rossz. |

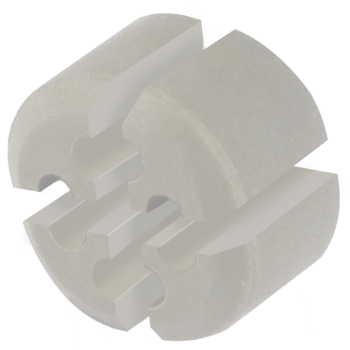

| Lava | L | Kőszürke |  |
-200°C... +870°C | No | Természetes magnézium-szilikát (szappankő, szteatit vagy kőzettalkum). Összenyomva porrá törik. Nedvszívó. Porózus könnyű gázok számára. Nem alkalmas folyékony közegekhez és a legtöbb vákuumos alkalmazáshoz. |
| A Kialakítás | Leírás | B Kialakítás | Leírás |
|---|---|---|---|

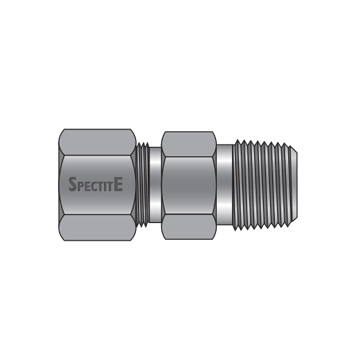

 STANDARD |

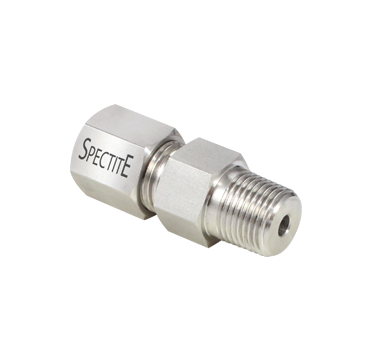

Standard Fitting egy menetes folyamatcsatlakozással. |  |

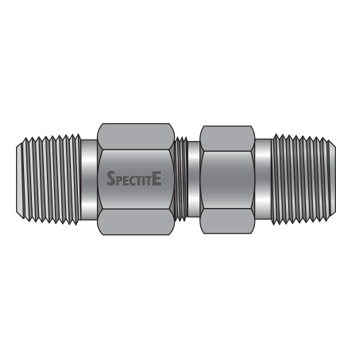

Standard Fitting B Kialakítású menetes záróanyával védőcsőbe/csatlakozófejbe vagy tokozatba való csatlakozáshoz. A menet a folyamatcsatlakozással megegyező, hacsak másképp nincs megadva. Eltérő menet igénye esetén a ‘B’ betű után kérjük megadni, pl.: Ha B anya hegesztő peremmel együtt van, akkor a menetet kérjük megadni. |
| Kialakítás | Példa | Rendelési Kód | Maximális Szerelvénytest | Külső Átmérő | Vastagság |
|---|---|---|---|---|---|
| KF PEREM |  |
KF16 | 2-ás Méret | 30mm | 5.08mm |
| KF25 | 3-ás Méret | 40mm | 5.08mm | ||
| KF40 | 5-ás Méret | 55mm | 5.08mm | ||
| KF50 | 5-ás Méret | 75mm | 5.08mm | ||

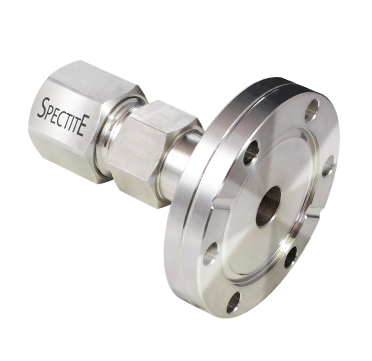

| CF PEREM | |
DN16CF | 3-ás Méret | 33.8mm | 7.6mm |
| DN25CF | 4-ás Méret | 54.0mm | 11.9mm | ||
| DN35-40CF | 5-ás Méret | 69.9mm | 12.7mm | ||
| DN50CF | 5-ás Méret | 85.7mm | 16.0mm | ||
| DN63CF | 5-ás Méret | 114.3mm | 17.3mm |
A CF peremek nem forgatható (rögzített) típusúak, és megfelelnek az ISO3669-2017 szabványnak.
A KF peremek kompatibilisek az ISO 2861 szabvány előírásaival.
Kérésre sok más típusú karima is elérhető (DIN, JIS, ANSI stb.), részletekért forduljon a TC Kft.-hez
Test Mérete, Szerelvénytest Méret, Nyomáshatár 1 és elérhető Furatátmérők BSPT, BSPP és NPT Menetekhez2
| Test Mérete | Elemek száma | 2-ás Méret (1/4") | Elemek száma | 3-ás Méret (1/2") | Elemek száma | 4-ás Méret (3/4")1 | Elemek száma | 5-ás Méret (1") | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tömítés | |||||||||||||||||||
| L | N | T | V | L | N | T | V | L | T | V | L | T | V | ||||||
| Elem mérete (átm.) | A maximális nyomáshatár (bar 20°C-on ) minden tömítési anyaghoz és elemmérethez fel van tüntetve1. A megadott nyomáshatárok tájékoztató jellegűek, a felhasználó mérlegelésén múlik, hogy megfelelnek-e a konkrét felhasználási feladatra. |
||||||||||||||||||
| coll | mm | ||||||||||||||||||
| 0.040 | 1.0 | 4... 8 | 450 | 150 | 150 | 150 | 4... 8 | 450 | 250 | 150 | 300 | 4... 12 | 350 | 200 | 250 | ||||
| 0.059 | 1.5 | 4 | 100 | 100 | 4... 8 | 150 | |||||||||||||
| 0.062 | 1.59 | ||||||||||||||||||
| 0.080 | 2.0 | 80 | 200 | 100 | 250 | 200 | |||||||||||||
| 0.118 | 3.0 | 4 | 4... 8 | 80 | 60 | 80 | |||||||||||||
| 0.125 | 3.2 | ||||||||||||||||||
| 0.177 | 4.5 | 200 | 80 | 150 | 4 | 80 | 150 | 4 | 40 | 40 | 25 | ||||||||
| 0.187 | 4.76 | ||||||||||||||||||
| 0.236 | 6.0 | ||||||||||||||||||
| 0.250 | 6.35 | ||||||||||||||||||
- A fenti javasolt nyomáshatárok 20°C-on értendők. A Spectite® átvezetéseket úgy terveztük, hogy hatékony tömítést biztosítsanak az átmenő elemeken és meggátolják azokat a nyomás és vákuum okozta mozgástól. Javasolt beépítési gyakorlat az elemek további mechanikus rögzítése, ha a nyomáskülönbség meghaladja az átmenő vezetőnyomás értékének 50%-át 20°C-on. A hőmérséklet növekedése a maximális nyomáshatár csökkenését eredményezheti. A megadott nyomáshatárok tájékoztató jellegűek, a felhasználó mérlegelésén múlik, hogy megfelelnek-e a konkrét felhasználási feladatra.
- Ezektől eltérő menetkialakításra lehetőség van.
| 2-ás Méret (1/4" vagy azzal egyenértékű Menet) | 3-ás Méret (1/2" vagy azzal egyenértékű Menet) | 4-ás Méret (3/4" vagy azzal egyenértékű Menet) | ||
|---|---|---|---|---|
 |
 |
 |
||
| 5-ás Méret (1" vagy azzal egyenértékű Menet) | Hézagméretek az osztott belső részekhez | |||
 |
|
|||
| Test Mérete | Max. Hézag Mérete | |||
| 2-ás Méret (1/4") | 8.2mm Ø | |||
| 3-ás Méret (1/2") | 12.2mm Ø | |||
| 4-ás Méret (3/4") | 20.2mm Ø | |||
| 5-ás Méret (1") | 25.6mm Ø | |||
