MF Sorozat Peremes, Vákuumos és Nagynyomású Tömített Átvezetők Több Érzékelőhöz

Tanácsra van szüksége az
Átvezető kiválasztásához?

Lépjen kapcsolatba mérnökeink egyikével a
06-1-421-5133-as telefonszámon, vagy küldjön nekü emailt

Ezek az egyéni szerelvények több darab érzékelő vagy cső megfelelő tömítettséggel történő beépítésére szolgálnak.

Alapfelszereltségként 304L rozsdamentes acél KF vagy CF karimával szállítjuk. A KF karimák kompatibilisek az ISO 2861 szabvánnyal, míg a CF karimák nem forgatható, rögzített karimák, amelyek megfelelnek az ISO3669-2017 szabványnak. Higiénikus és élelmiszeripari minőségű karimák, valamint egyéb típusok, például DIN, JIS, ANSI stb. is kaphatók - kérjük, vegye fel velünk a kapcsolatot a részletekért.

Az MF sorozat akár 40db 1,0mm-es vagy legfeljebb 12db 3,0mm-es vagy akár 4db 6,0mm-es átmérőjű elem egy szerelvényben történő tömítésére alkalmas. A baloldalon látható táblázatból kiolvashatóak a különféle típusokhoz tartozó választható elemszámok.

Spectite^® szerelvények könnyen össze- és beszerelhetők. Az áthaladó elem(ek) könnyen pozícionálhatók, eltávolíthatóak és kicserélhetőek, ha a szerelvény nincs nyomás alatt.

Időt, helyet és költséget takaríthat meg az elemek egy szerelvényben történő rögzítésével
Az elemek bemerülési hossza külön-külön könnyedén beállítható
KF vagy CF peremek választhatóak
Több darab 0,5mm és 9,53mm közti átmérőjű elemekhez alkalmazható
Az egy fittingen átmenő elemek mérete és típusa különböző is lehet
Használati nyomástartomány: vákuumtól egészen 700 bar-ig
Hőmérséklet-tartomány: -200°C... +870°C

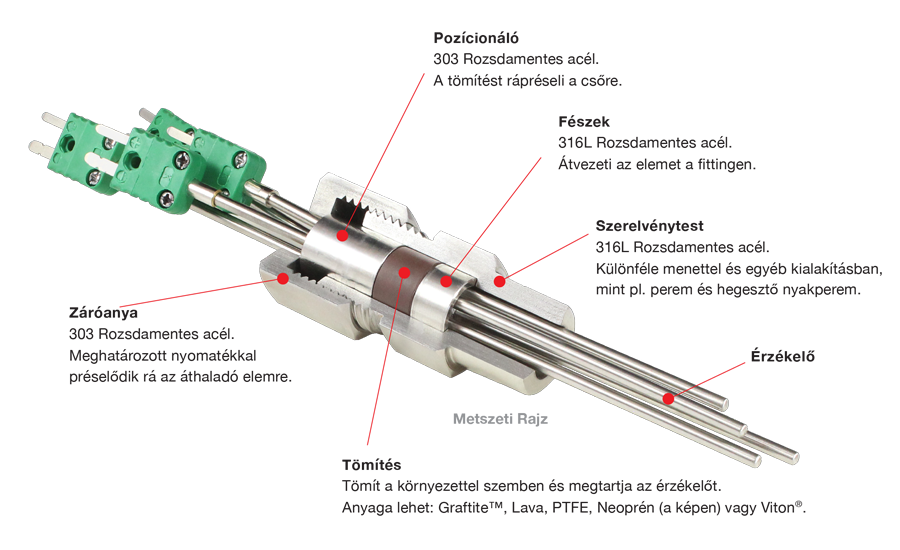

316L Rozsdamentes acél érintkező részek (lásd Metszeti Rajz)
Ötféle tömítőanyag választható
Újrahasználható fitting (tömítés függvénye)
Újrahasználható és cserélhető belső alkatrészek
ATEX / IECEx tanúsítvánnyal ellátott verzióban is. További információkért, kérjük vegye fel velünk a kapcsolatot

* A fitting perem nélkül látható.

A Kialakítás	B Kialakítás

Standard Fitting egy menetes folyamatcsatlakozással.	Lehetővé teszi hogy a szerelvényt a folyamatunk ellentétes oldalán menetesen rögzítsük pl. csatlakozófejhez vagy csőbe.

1-ás Méret (1/8" vagy azzal egyenértékű Menet)	2-ás Méret (1/4" vagy azzal egyenértékű Menet)	3-ás Méret (1/2" vagy azzal egyenértékű Menet)

4-ás Méret (3/4" vagy azzal egyenértékű Menet)	5-ás Méret (1" vagy azzal egyenértékű Menet)

Tömítőanyag	Kód	Szín	Üzemi hőmérséklet-tartomány	Újrahasználható	Anyagjellemzők
Neoprén	N	Zöld	-40°C... +90°C	Yes	Kloroprén polimerizációjával előállított szintetikus gumi. A polimer rugalmas tulajdonságait a vulkanizálás javítja. Sokkal jobban ellenáll a hőnek, a fénynek, az oxidációnak és a petróleumnak, mint a közönséges gumi.
Viton^®	V	Barna	-40°C... +225°C (átmenetileg +285°C-ig is)	Yes	Fluoroelasztomer. Ellenáll a szénhidrogéneknek, korrózióképző vegyszereknek és petróleumnak. Ellenáll az olajnak, oldószernek, folyadékoknak és az ipari maróanyagoknak. Mechanikai jellemzőit magas hőmérsékleten is megtartja.
PTFE	T	Fehér	-200°C... +250°C	Yes	Politetrafluóretilén. FDA által (Title 21-CFR 17. 1550) és Pharmacopoeia Class VI. által jóvűáhagyva. Sima, nem nedvesedő, hidrofób felülettel rendelkezik, amelyek ellenállnak a biofilm felhalmozódásának és a szilárd anyagok közül a legalacsonyabb súrlódási tényezővel bír. Hőátadó képessége rossz.
Graftite™	G	Szürke/Fekete	-200°C... +550°C (+870°C-ig redukáló közegben)	No	98%-os tisztaságú grafit. Gázok és folyadékok számára áthatolhatatlan. Nedves közegben is használható és felülete nem válik 'nedvessé' olvadt fémek vagy sók hatására. Azbesztmentes. Nem jellemző rá az elöregedés és ridegség. Jól ellenáll a hősokknak. Elektromosan vezető anyag.
Lava	L	Kőszürke	-200°C... +870°C	No	Természetes magnézium-szilikát (szappankő, szteatit vagy kőzettalkum). Összenyomva porrá törik. Nedvszívó. Porózus könnyű gázok számára. Nem alkalmas folyékony közegekhez és a legtöbb vákuumos alkalmazáshoz.

Egyéb tömítő anyagok is kaphatóak. Kérjük, hívjon minket és mi segítünk kiválasztani az Önnek megfelelő tömítést.

A Kialakítás	Leírás	B Kialakítás	Leírás

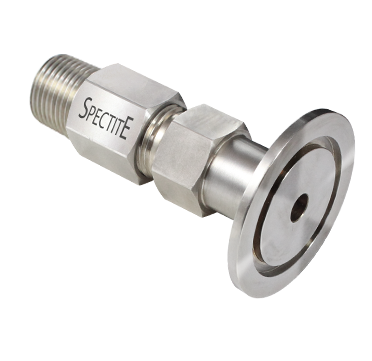

STANDARD	Standard Fitting egy menetes folyamatcsatlakozással.		Standard csatlakozó B típusú menetes toldóval védőcső/csatlakozófej vagy tokozat csatlakozáshoz A toldás menetformáját a rendelési kódban a 'B' után kell megadni, például: MF3 - 1/2" BSPT - 1.5 - 8 - G - B 1/8" BSPT (Az itt látható szerelvények karima nélküliek.)

A Kialakítás

Leírás

B Kialakítás

Leírás

STANDARD

Standard Fitting egy menetes folyamatcsatlakozással.

Standard csatlakozó B típusú menetes toldóval védőcső/csatlakozófej vagy tokozat csatlakozáshoz

A toldás menetformáját a rendelési kódban a 'B' után kell megadni, például:
MF3 - 1/2" BSPT - 1.5 - 8 - G - B 1/8" BSPT

(Az itt látható szerelvények karima nélküliek.)

Kialakítás	Rendelési Kód	Maximális Szerelvénytest	Külső Átmérő	Vastagság
KF PEREM	KF16	2-ás Méret	30mm	5.08mm
	KF25	3-ás Méret	40mm	5.08mm
	KF40	5-ás Méret	55mm	5.08mm
	KF50	5-ás Méret	75mm	5.08mm
CF PEREM	DN16CF	3-ás Méret	33.8mm	7.6mm
	DN25CF	4-ás Méret	54.0mm	11.9mm
	DN35-40CF	5-ás Méret	69.9mm	12.7mm
	DN50CF	5-ás Méret	85.7mm	16.0mm
	DN63CF	5-ás Méret	114.3mm	17.3mm

Az összes perem 304L rozsdamentes acélból készül alapból. Higiéniai és élelmiszeripari karimák is kaphatók – további részletekért forduljon hozzánk.
A CF peremek nem forgatható (rögzített) típusúak, és megfelelnek az ISO3669-2017 szabványnak.
A KF peremek kompatibilisek az ISO 2861 szabvány előírásaival.
Kérésre sok más típusú karima is elérhető (DIN, JIS, ANSI stb.), részletekért forduljon a TC Kft.-hez

Test Mérete, Szerelvénytest Méret, Nyomáshatár 1 és elérhető Furatátmérők BSPT, BSPP és NPT Menetekhez²

Test Mérete		Elemek száma	1-ás Méret (1/8")³					Elemek száma	2-ás Méret (1/4")					Elemek száma	3-ás Méret (1/2")					Elemek száma	4-ás Méret (3/4")¹				Elemek száma	5-ás Méret (1")
Tömítés			1-ás Méret (1/8")³						2-ás Méret (1/4")						3-ás Méret (1/2")						4-ás Méret (3/4")¹					5-ás Méret (1")
Tömítés			G	L	N	T	V		G	L	N	T	V		G	L	N	T	V		G	L	T	V		G	L	T	V
Elem mérete (átm.)		A maximális nyomáshatár (bar 20°C-on ) minden tömítési anyaghoz és elemmérethez fel van tüntetve¹. A megadott nyomáshatárok tájékoztató jellegűek, a felhasználó mérlegelésén múlik, hogy megfelelnek-e a konkrét felhasználási feladatra.
coll	mm
0.020	0.5	2... 4	400	400	250	250	250	4... 8	300	400	250	250	250
0.032	0.8								300	400			250
0.040	1.0								500	700			500	4 to 16	700	700	400	250	450	8... 40	550	550	300	400
0.059	1.5							2... 6			200	200		4... 12						8... 28			250
0.062	1.59
0.080	2.0
0.118	3.0							2				150		2... 4			350	200	350	4... 12				350	8... 24	200	150	100	150
0.125	3.2							2				150		2... 4			350	200	350	4... 12				350	8... 24	200	150	100	150
0.177	4.5													2			300	150	250	2... 4	350		150	300	4... 8	150	70	70	40
0.187	4.76																			2... 4					4... 8
0.236	6.0																								2... 6
0.250	6.35																								2... 6
0.315	8.0																								2... 4				20
0.375	9.5																								2... 4				20

A fenti javasolt nyomáshatárok 20°C-on értendők. A Spectite^® átvezetéseket úgy terveztük, hogy hatékony tömítést biztosítsanak az átmenő elemeken és meggátolják azokat a nyomás és vákuum okozta mozgástól. Javasolt beépítési gyakorlat az elemek további mechanikus rögzítése, ha a nyomáskülönbség meghaladja az átmenő vezetőnyomás értékének 50%-át 20°C-on. A hőmérséklet növekedése a maximális nyomáshatár csökkenését eredményezheti. A megadott nyomáshatárok tájékoztató jellegűek, a felhasználó mérlegelésén múlik, hogy megfelelnek-e a konkrét felhasználási feladatra.
Ezektől eltérő menetkialakításra lehetőség van.
Az általános ipari felhasználáskor leggyakrabban előforduló elemátmérőket tüntettük fel. Lehetőség van az adott szerelvényméretre vonatkozó legkisebb és legnagyobb elemátmérők közötti bármilyen furatátmérő elkészítésére.

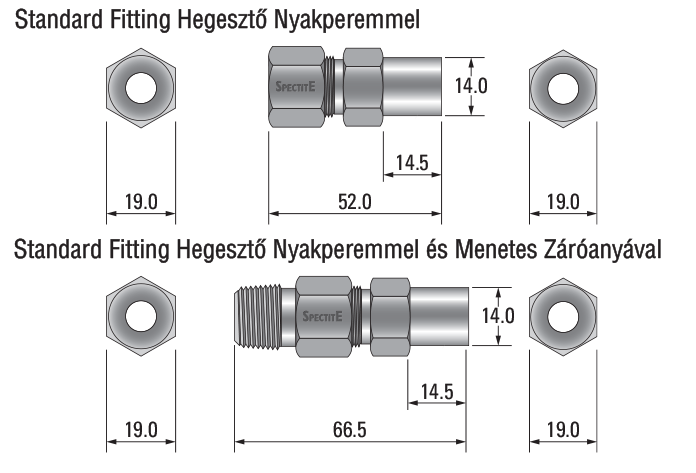

1-ás Méret (1/8" vagy azzal egyenértékű Menet)	2-ás Méret (1/4" vagy azzal egyenértékű Menet)	3-ás Méret (1/2" vagy azzal egyenértékű Menet)


4-ás Méret (3/4" vagy azzal egyenértékű Menet)	5-ás Méret (1" vagy azzal egyenértékű Menet)

* Az itt látható szerelvények karima nélküliek.

Figyelem: A teljes hossz kissé eltérhet a használt tömítőanyagtól és a cső méretétől függően.
