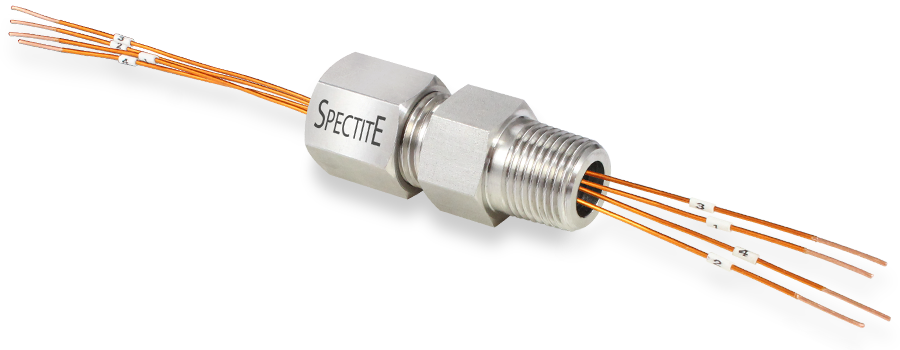

WFS Sorozat Vákuumos és Nagynyomású Tömített Átvezetők Kapton® Kábelekhez
Tanácsra van szüksége az
Átvezető kiválasztásához?
Lépjen kapcsolatba mérnökeink egyikével a
06-1-421-5133-as telefonszámon, vagy küldjön nekü emailt

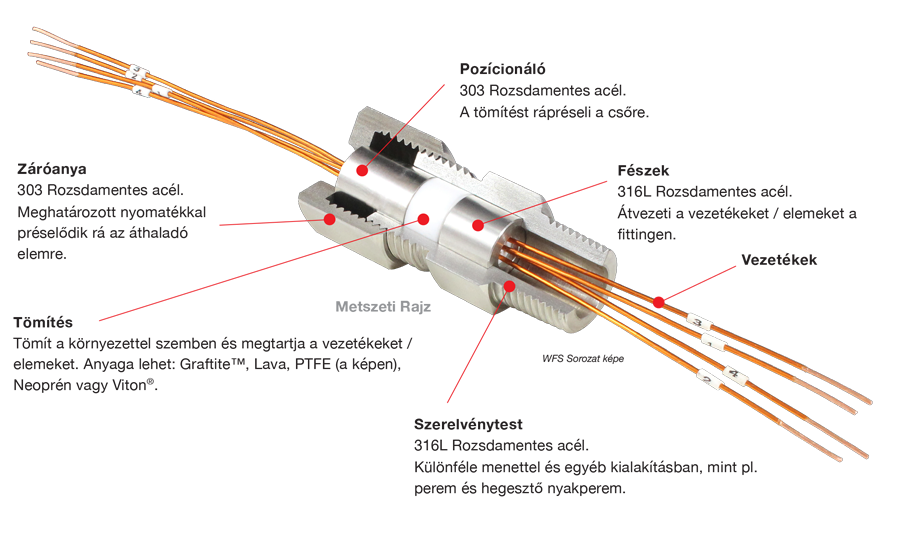

Ahol több vezeték kell hogy áthaladjon különböző nyomású teret elválasztó falon, ott a WFS szerelvények biztosítanak megfelelő tömítést, anélkül, hogy bármilyen ragasztást, gyantával történő kitöltést alkalmazni kellene.
Kapton® szigetelésű vezetékekkel szállítjuk, többféle választható tömítőanyaggal. Kapható rézből vagy hőelemből.
A WFS család átvezetői 0,5mm és 3,2mm átmérő közti (24 AWG - 8 AWG) vezetékeket tömítenek. Négyféle szerelvénytest méretben (1-től 4-ig) kaphatók, 1/8", 1/4", 1/2" és 3/4"-es folyamatcsatlakozásokkal, BSPT (kúpos gáz vagy DIN 2999 'R') és NPT menettel, valamint ISO, SAE és UNF menettel, ahogyan az Menetméretek részben látható.
A Spectite® átvezetőket a könnyű összeszerelés és telepítés jegyében tervezték. A vezetékek nyomás vagy vákuum alatt nem állíthatók, eltávolíthatók és cserélhetők.
- Kapton® szigetelésű rézvezetékek vagy hőelem vezetők tömítésére
- Használati nyomástartomány: vákuumtól egészen 700 bar-ig
- Hőmérséklet-tartomány: -200°C... +230°C
- 316L Rozsdamentes acél érintkező részek
- Többféle tömítőanyag választható
- Az egyes elemek teljes szétszerelés nélkül cserélhetők
- Újrahasználható fitting - belső komponensek cserélhetőek
- ATEX / IECEx tanúsítvánnyal ellátott verzióban is. További információkért, kérjük vegye fel velünk a kapcsolatot
| A Kialakítás | B Kialakítás | Hegeszthető Nyakperem | Peremek |
|---|---|---|---|
 |
 |
 |
 |
| Standard Fitting egy menetes folyamatcsatlakozással. | Lehetővé teszi hogy a szerelvényt a folyamatunk ellentétes oldalán menetesen rögzítsük pl. csatlakozófejhez vagy csőbe. | Menet nélkül is szállíthatjuk, hegesztéssel történő állandó beépítéshez. A rendelési kódban a menetméretnél a 'WELD' szót kérjük feltüntetni. | A beszereléshez illesztő karimához való csatlakoztatáshoz, see Perem Részletei s for details of the flanges available as standard. |
| 1-ás Méret (1/8" vagy azzal egyenértékű Menet) | 2-ás Méret (1/4" vagy azzal egyenértékű Menet) | 3-ás Méret (1/2" vagy azzal egyenértékű Menet) |
|---|---|---|
| Standard Menet Méretek | Standard Menet Méretek | Standard Menet Méretek |
| 1/8" BSPT, 1/8" BSPP, 1/8" NPT | 1/4" BSPT, 1/4" BSPP, 1/4" NPT | 1/2" BSPT, 1/2" BSPP, 1/2" NPT |
| Alternatív Menet Méretek | Alternatív Menet Méretek | Alternatív Menet Méretek |
| M8x1.0, 3/8" UNF-24 | M10x1.0, 7/16" UNF-20 | 3/8" BSPT, 3/8" BSPP, 3/8" NPT |
| M10x1.0, 7/16" UNF-24 | M12x1.5, 1/2" UNF-20 | M14x1.5, 7/16" SAE-20, 9/16" UNF-18 |
| M16x1.5, 1/2" SAE-20, 5/8" UNF-18 | ||
| M20x1.5, 9/16" SAE-24, 3/4" UNF-16 | ||
| 4-ás Méret (3/4" vagy azzal egyenértékű Menet) | ||
| Standard Menet Méretek | ||
| 3/4" BSPT, 3/4" BSPP, 3/4" NPT | ||
| Alternatív Menet Méretek | ||
| M22x1.5, 3/4" SAE-16, 7/8" UNF-14 | ||
| M24x2.0, 7/8" SAE-14, 1" UNF-14 | ||
| Tömítőanyag | Kód | Szín | Illusztráció | Üzemi hőmérséklet-tartomány | Újrahasználható | Anyagjellemzők |
|---|---|---|---|---|---|---|

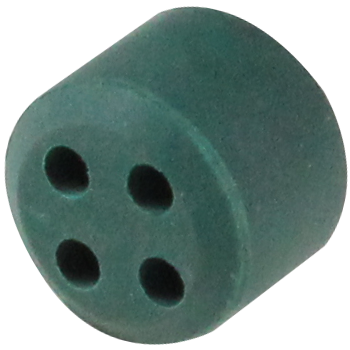

| Neoprén | N | Zöld |  |
-40°C... +90°C | Yes | Kloroprén polimerizációjával előállított szintetikus gumi. A polimer rugalmas tulajdonságait a vulkanizálás javítja. Sokkal jobban ellenáll a hőnek, a fénynek, az oxidációnak és a petróleumnak, mint a közönséges gumi. |

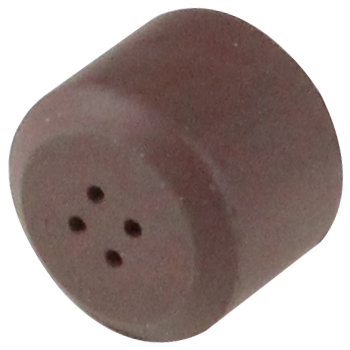

| Viton® | V | Barna |  |
-40°C... +225°C (átmenetileg +285°C-ig is) |
Yes | Fluoroelasztomer. Ellenáll a szénhidrogéneknek, korrózióképző vegyszereknek és petróleumnak. Ellenáll az olajnak, oldószernek, folyadékoknak és az ipari maróanyagoknak. Mechanikai jellemzőit magas hőmérsékleten is megtartja. |

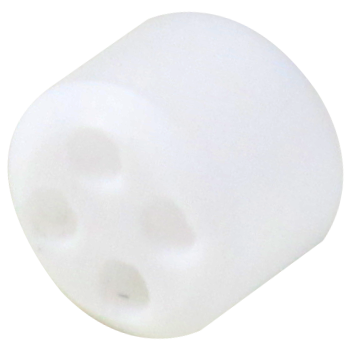

| PTFE | T | Fehér |  |
-200°C... +250°C | Yes | Politetrafluóretilén. FDA által (Title 21-CFR 17. 1550) és Pharmacopoeia Class VI. által jóvűáhagyva. Sima, nem nedvesedő, hidrofób felülettel rendelkezik, amelyek ellenállnak a biofilm felhalmozódásának és a szilárd anyagok közül a legalacsonyabb súrlódási tényezővel bír. Hőátadó képessége rossz. |

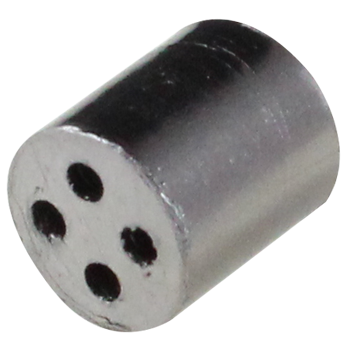

| Graftite™ | G | Szürke/Fekete |  |
-200°C... +550°C (+870°C-ig redukáló közegben) |
No | 98%-os tisztaságú grafit. Gázok és folyadékok számára áthatolhatatlan. Nedves közegben is használható és felülete nem válik 'nedvessé' olvadt fémek vagy sók hatására. Azbesztmentes. Nem jellemző rá az elöregedés és ridegség. Jól ellenáll a hősokknak. Elektromosan vezető anyag. |

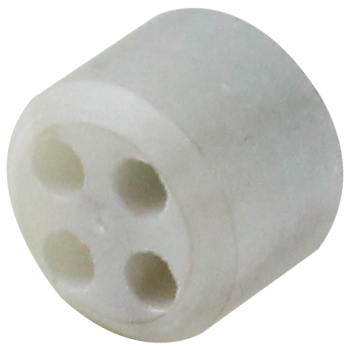

| Lava | L | Kőszürke |  |
-200°C... +870°C | No | Természetes magnézium-szilikát (szappankő, szteatit vagy kőzettalkum). Összenyomva porrá törik. Nedvszívó. Porózus könnyű gázok számára. Nem alkalmas folyékony közegekhez és a legtöbb vákuumos alkalmazáshoz. |
| A Kialakítás | Leírás | B Kialakítás | Leírás |
|---|---|---|---|
 STANDARD |
Standard Fitting egy menetes folyamatcsatlakozással. |  |
Standard Fitting B Kialakítású menetes záróanyával védőcsőbe/csatlakozófejbe vagy tokozatba való csatlakozáshoz. A menet a folyamatcsatlakozással megegyező, hacsak másképp nincs megadva. Eltérő menet igénye esetén a ‘B’ betű után kérjük megadni, pl.: Ha B anya hegesztő peremmel együtt van, akkor a menetet kérjük megadni. |
| Kialakítás | Példa | Rendelési Kód | Maximális Szerelvénytest | Külső Átmérő | Vastagság |
|---|---|---|---|---|---|
| KF PEREM |  |
KF16 | 2-ás Méret | 30mm | 5.08mm |
| KF25 | 3-ás Méret | 40mm | 5.08mm | ||
| CF PEREM | |
DN16CF | 3-ás Méret | 33.8mm | 7.6mm |
| DN25CF | 4-ás Méret | 54.0mm | 11.9mm | ||
A CF peremek nem forgatható (rögzített) típusúak, és megfelelnek az ISO3669-2017 szabványnak.
A KF peremek kompatibilisek az ISO 2861 szabvány előírásaival.
Kérésre sok más típusú karima is elérhető (DIN, JIS, ANSI stb.), részletekért forduljon a TC Kft.-hez
Test Mérete, Szerelvénytest Méret, Nyomáshatár 1 és elérhető Furatátmérők BSPT, BSPP és NPT Menetekhez2
Kapton® insulated wires - Max 230°C rated
| Test Mérete | Elemek száma | 1-ás Méret (1/8") | Elemek száma | 2-ás Méret (1/4") | Elemek száma | 3-ás Méret (1/2") | Elemek száma | 4-ás Méret (3/4") | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tömítés | ||||||||||||||||||||||||
| G* | L | N | T | V | G* | L | N | T | V | G* | L | N | T | V | G* | L | T | V | ||||||
| Wire Size | A maximális nyomáshatár (bar 20°C-on ) minden tömítési anyaghoz és elemmérethez fel van tüntetve1. A megadott nyomáshatárok tájékoztató jellegűek, a felhasználó mérlegelésén múlik, hogy megfelelnek-e a konkrét felhasználási feladatra. |
|||||||||||||||||||||||
| AWG | diam. (mm) | |||||||||||||||||||||||
| 24 Cu or T/C | 0.5 | 2, 4 | 300 | 400 | 250 | 250 | 250 | 2, 4 | 300 | 400 | 250 | 250 | 250 | |||||||||||
| 20 Cu or T/C | 0.8 | 2, 4 | 700 | 700 | 400 | 250 | 450 | 6, 8, 12 | 550 | 550 | 250 | 350 | ||||||||||||
| 18 Cu | 1.0 | |||||||||||||||||||||||
| 16 Cu | 1.3 | |||||||||||||||||||||||
| 14 Cu | 1.6 | 4, 6, 8 | ||||||||||||||||||||||
| 12 Cu | 2.0 | |||||||||||||||||||||||
| 10 Cu | 2.5 | 2, 4 | ||||||||||||||||||||||
| 8 Cu | 3.2 | 3 | ||||||||||||||||||||||
* Graftite™ sealants are conductive. Extra care must be taken where high voltages are present. Please contact TC Ltd for further guidance.
- A fenti javasolt nyomáshatárok 20°C-on értendők. A Spectite® átvezetéseket úgy terveztük, hogy hatékony tömítést biztosítsanak az átmenő elemeken és meggátolják azokat a nyomás és vákuum okozta mozgástól. Javasolt beépítési gyakorlat az elemek további mechanikus rögzítése, ha a nyomáskülönbség meghaladja az átmenő vezetőnyomás értékének 50%-át 20°C-on. A hőmérséklet növekedése a maximális nyomáshatár csökkenését eredményezheti. A megadott nyomáshatárok tájékoztató jellegűek, a felhasználó mérlegelésén múlik, hogy megfelelnek-e a konkrét felhasználási feladatra.
- Ezektől eltérő menetkialakításra lehetőség van.
Current ratings for Kapton® insulated copper wire:
| Wire Size (AWG) | 24 | 20 | 18 | 16 | 14 | 12 | 10 | 8 |
|---|---|---|---|---|---|---|---|---|
| Max. current rating (A) at 230°C 600V AC / 850V DC max. | 5 | 9 | 13 | 17 | 24 | 30 | 40 | 55 |

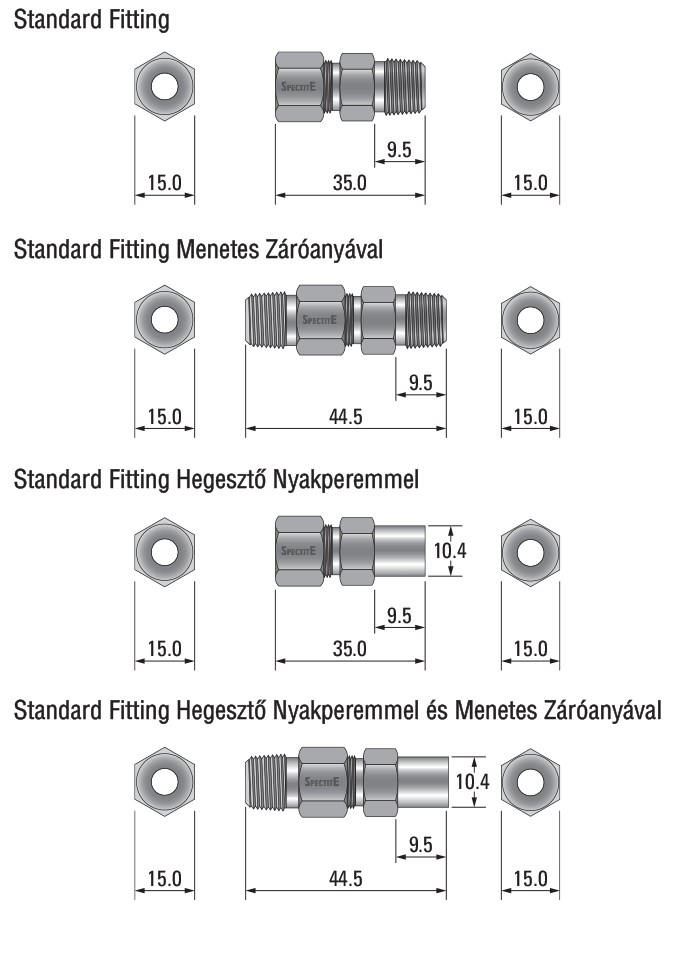

| 1-ás Méret (1/8" vagy azzal egyenértékű Menet) | 2-ás Méret (1/4" vagy azzal egyenértékű Menet) | 3-ás Méret (1/2" vagy azzal egyenértékű Menet) | |
|---|---|---|---|
 |
 |
 |
|
| 4-ás Méret (3/4" vagy azzal egyenértékű Menet) | |||
 |
|||
